장치형 제품

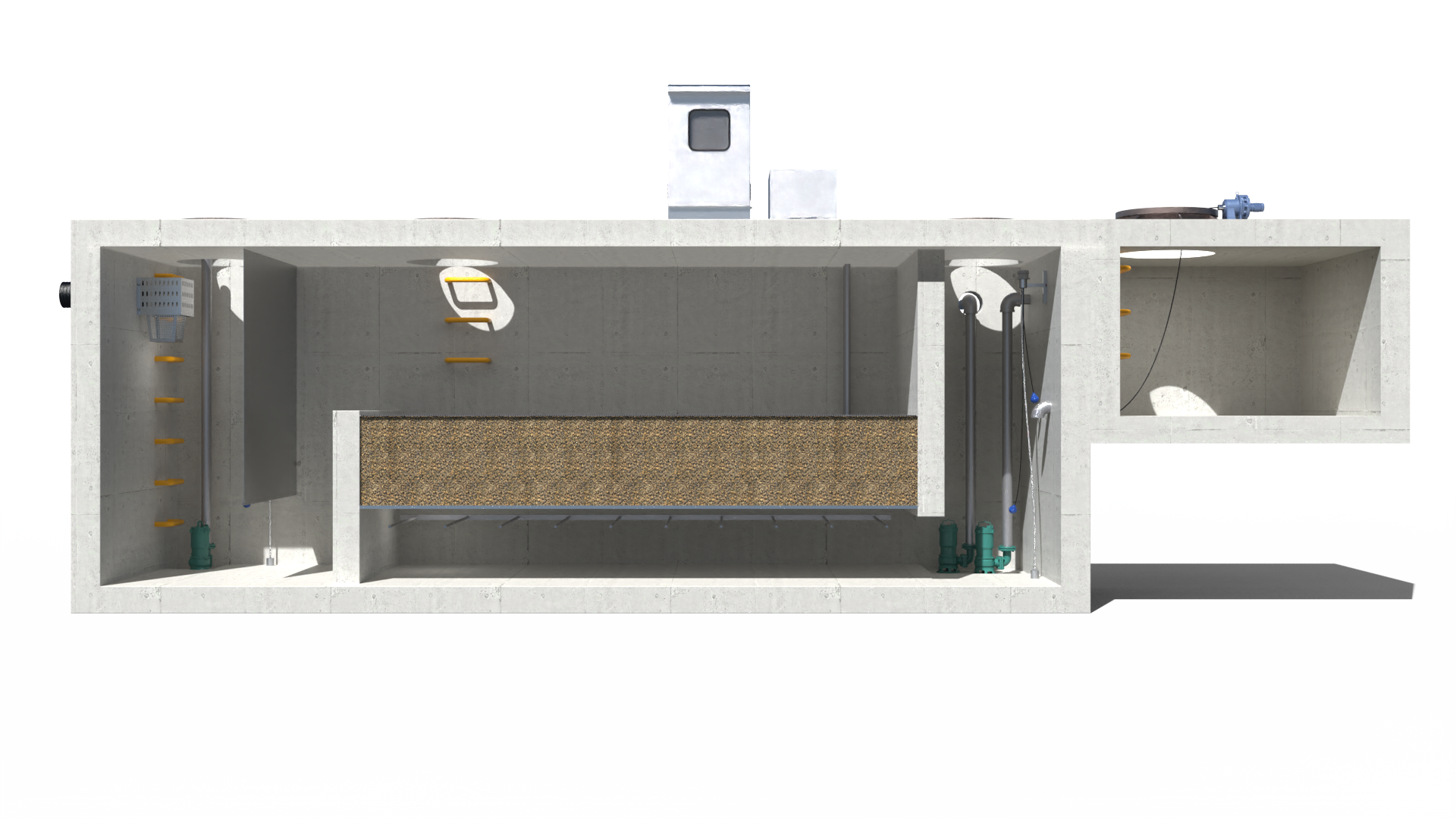

CYFILTER (역세형)
설계조건
- 설치위치 택지개발, 도시개발, 산업단지, 물류단지 등 비점오염원의 발생지역
- 용 량 20.0 ~ 5,000.0 m³/hr
- 방 식 하향류 여과방식, 자동/수동 역세척, 원격모니터링
주요특징
| 국내최초적용 하향류 여과방식 · 높은 처리효율(93.43%) | |
| 1차 스크린 → 2차 중력침강 → 3차 배플 → 4차 하향류 여과필터(친환경 재생골재) | |
| 탈착식 스크린 | 조대협잡물 제거, 작업자의 작업효율 및 안전성 향상 |
|---|---|
| 배플 | 기름 성분 등 부유성 오염원 제거 |
| 여재 | 친환경 재생골재의 단일여재 사용 |
| 하향류방식 | 수두손실 최소화 및 유지관리의 편리성 우수 |
| 유지관리 | 전처리조 및 여재 상부 협잡물 포집으로 협잡물 제거 매우 편리 자동 유지관리 시스템 적용으로 여재 역세척 및 정체수 자동 배제 |

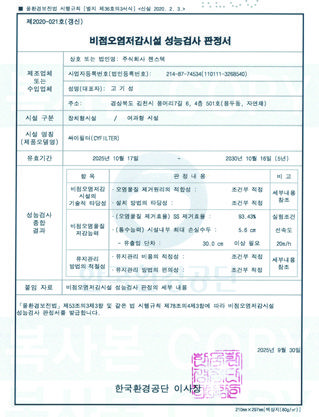

성능검사판정서
| 시행기관 | 한국환경공단 | 처리효율 | SS 제거 효율 93.43% |
|---|---|---|---|
| 발행번호 | 제2020-021호(갱신) | 통수능력 | 최대 손실수두 5.6cm (기준 10cm 이하) |
| 유효기간 | 2025년 10월 17일 - 2030년 10월 16일 | 적용법규 | 물환경보전법 제53조의 3 |
관련특허 특허 제 10-1562757 호
역세척공정
주요특징
| 역세척효율 극대화 | 상향류식(공기세척 + 수세척)의 역세척시스템 '역세척환원율 98.11%' |
|---|---|
| 자연유하 방식의 수세척 역세수 공급 | 무동력 역세수 공급 |
| 국내최저 정체수 및 역세척 폐수 발생량 | 하향류 여과방식으로 연계처리비용 절감 |

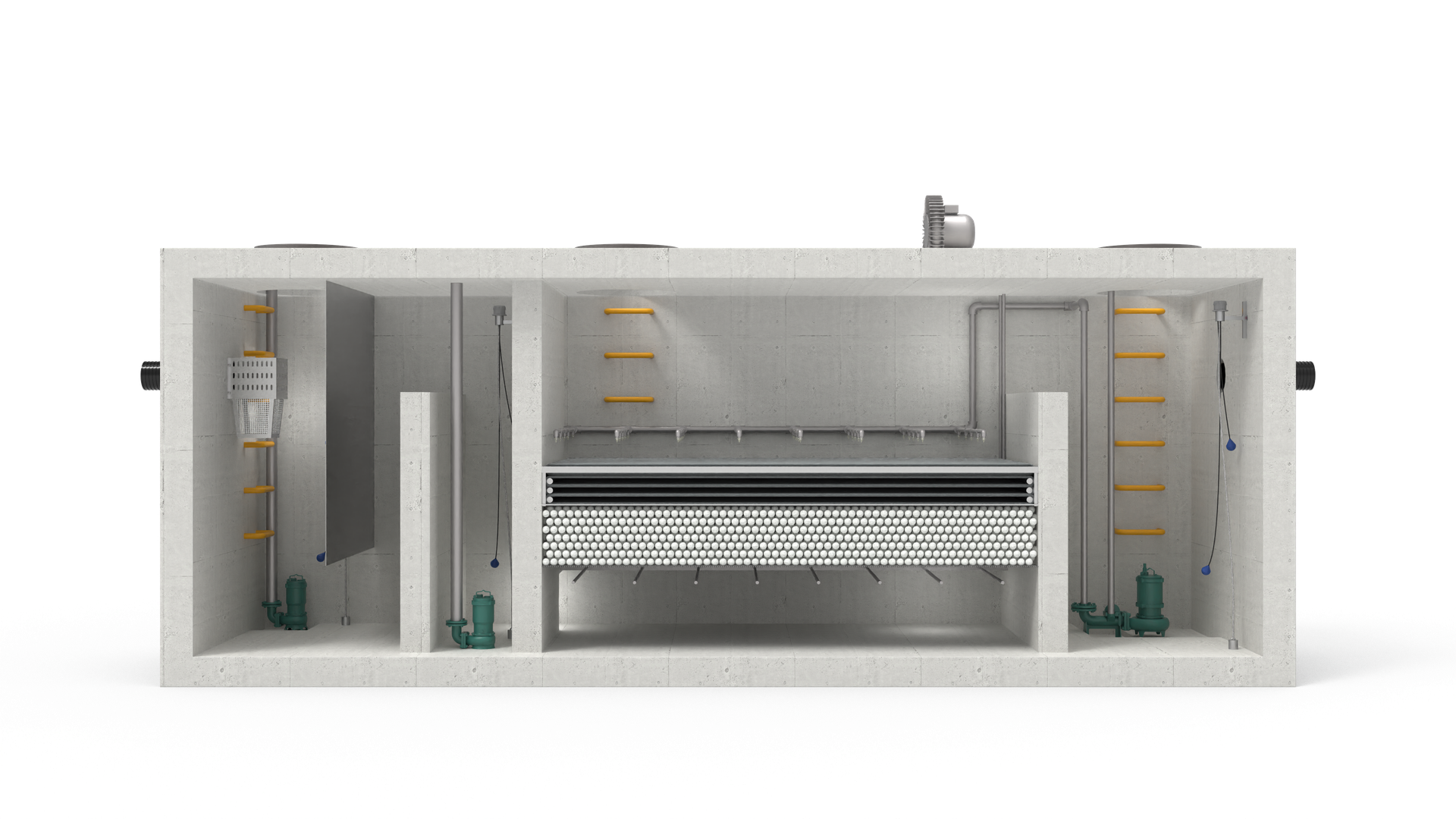

CYFILTER-U (상향류식)
설계조건
- 설치위치 택지, 도로, 산업단지 등 비점오염원의 발생지역
- 용 량 20.0 ~ 5,000.0 m³/hr
- 방 식 상향류 여과방식, 섬유상·끈상 여재 적용
주요특징
| 1차 스크린 → 2차 중력침강 → 3차 배플 → 4차 상향류 여과필터(섬유상-끈상 여재) | |
| 탈착스크린 | 고형 오염원(협잡물) 제거 |
|---|---|
| 배플 | 부유성 오염원 유수분리 |
| 여재 | 섬유상-끈상 여재 |
| 방식 | 상향류 여과방식, 자동/수동 역세척, 원격모니터링 |
성능검사판정서
| 시행기관 | 한국환경공단 | 처리효율 | SS 제거 효율 81.91% |
|---|---|---|---|
| 발행번호 | 제2023-011호 | 통수능력 | 최대 손실수두 4.5cm (기준 10cm 이하) |
| 유효기간 | 2023년 08월 18일 - 2028년 08월 17일 | 적용법규 | 물환경보전법 제53조의 3 |
관련특허 특허 제 10-1562757 호

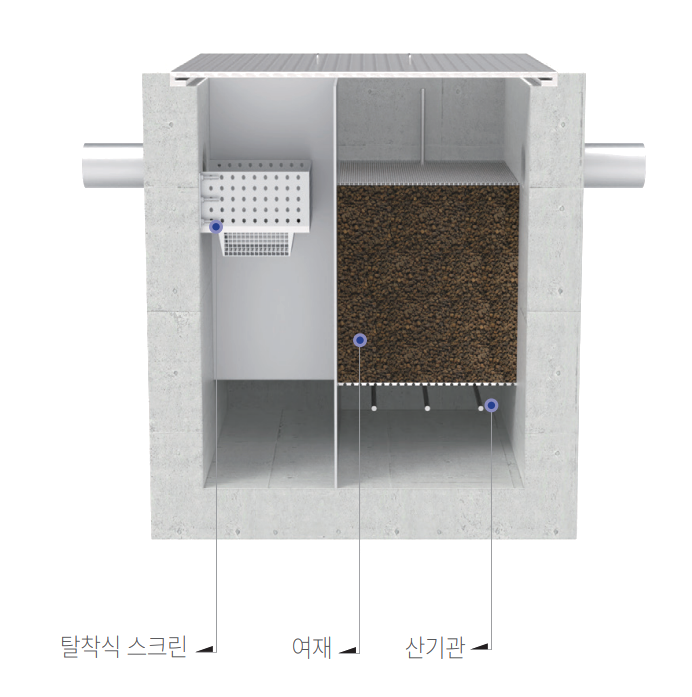

CYFILTER-R (도로용)
설계조건
- 설치위치 고속도로, 일반 국도, 산업단지 진입도로 외
- 용 량 5.0 ~ 200.0 m³/hr
- 방 식 유입 단차에 의한 자연유하흐름
- 역세운전 수동 역세척 실시
- 운전방법 전처리조(조대협잡물 제거) 여과조(미세협잡물 제거)
- 관련특허 특허 제 10-1562757 호 특허 제 10-1264490 호 특허 제 10-2556577 호
성능검사판정서
특허증

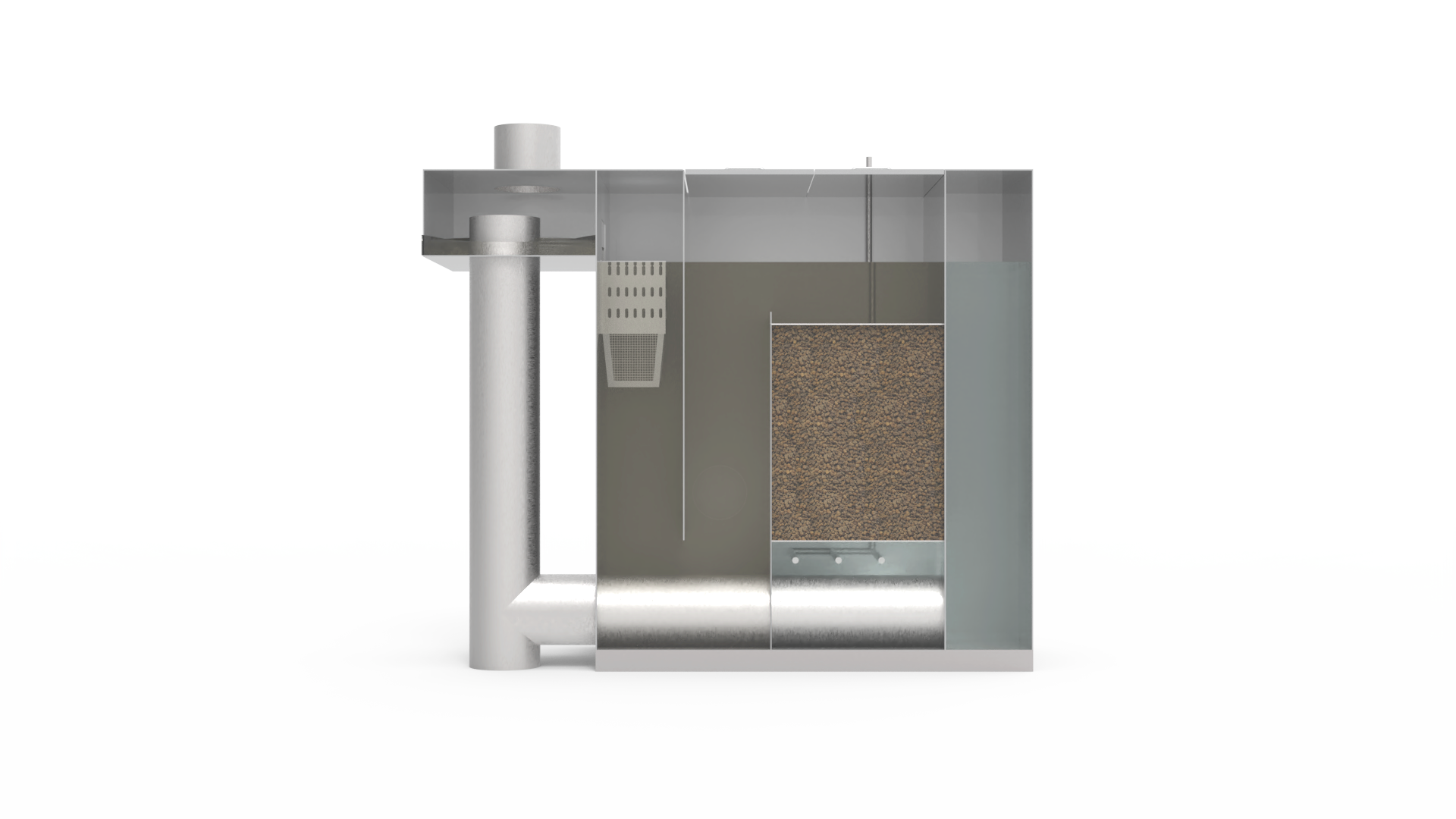

CYFILTER-RB (교량용)
설계조건
- 설치위치 교량우수 배관과 연계하여 설치(교각/교대의 코핑 및 기둥부위)
- 용 량 5.0 ~ 20.0 m³/hr
- 방 식 유입 단차에 의한 자연유하흐름
- 특 징 STS재질, 월류BOX, 드레인벨트
- 운전방법 전처리조(조대협잡물 제거) 여과조(미세협잡물 제거)
- 관련특허 특허 제 10-1562757 호 특허 제 10-1117558 호
성능검사판정서
특허증

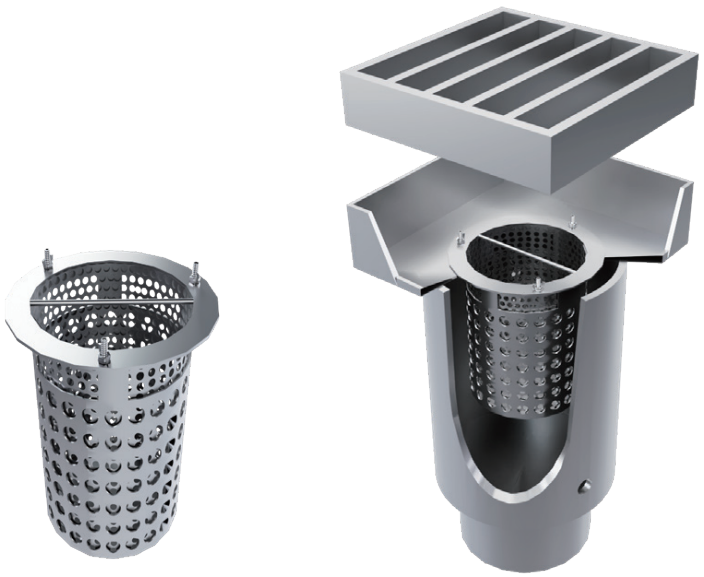

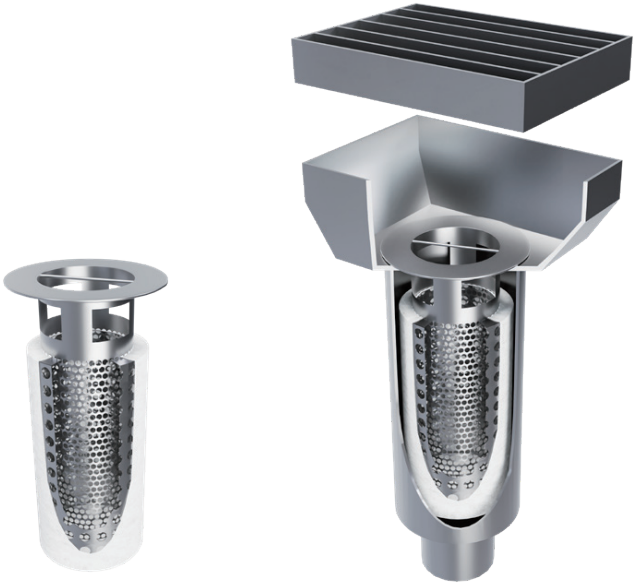

GREEN-DSF (직하식 스크린형)
설계조건
- 설치위치 교각·교대 코핑 및 기둥 부위 공간이 협소한 교량·복개 하천 등 슬라브·데크의 집수구(정)(교량, 하천, 호소, 항만 등)
- 용 량 0.2 ~ 2.0 m³/hr
- 특 징 STS재질, 간편한 유지관리
- 관련특허 특허 제 10-1490988 호 특허 제 10-1822469 호 특허 제 10-1117558 호

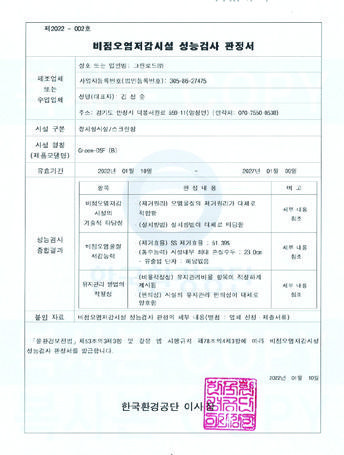

성능검사판정서 1
성능검사판정서 2

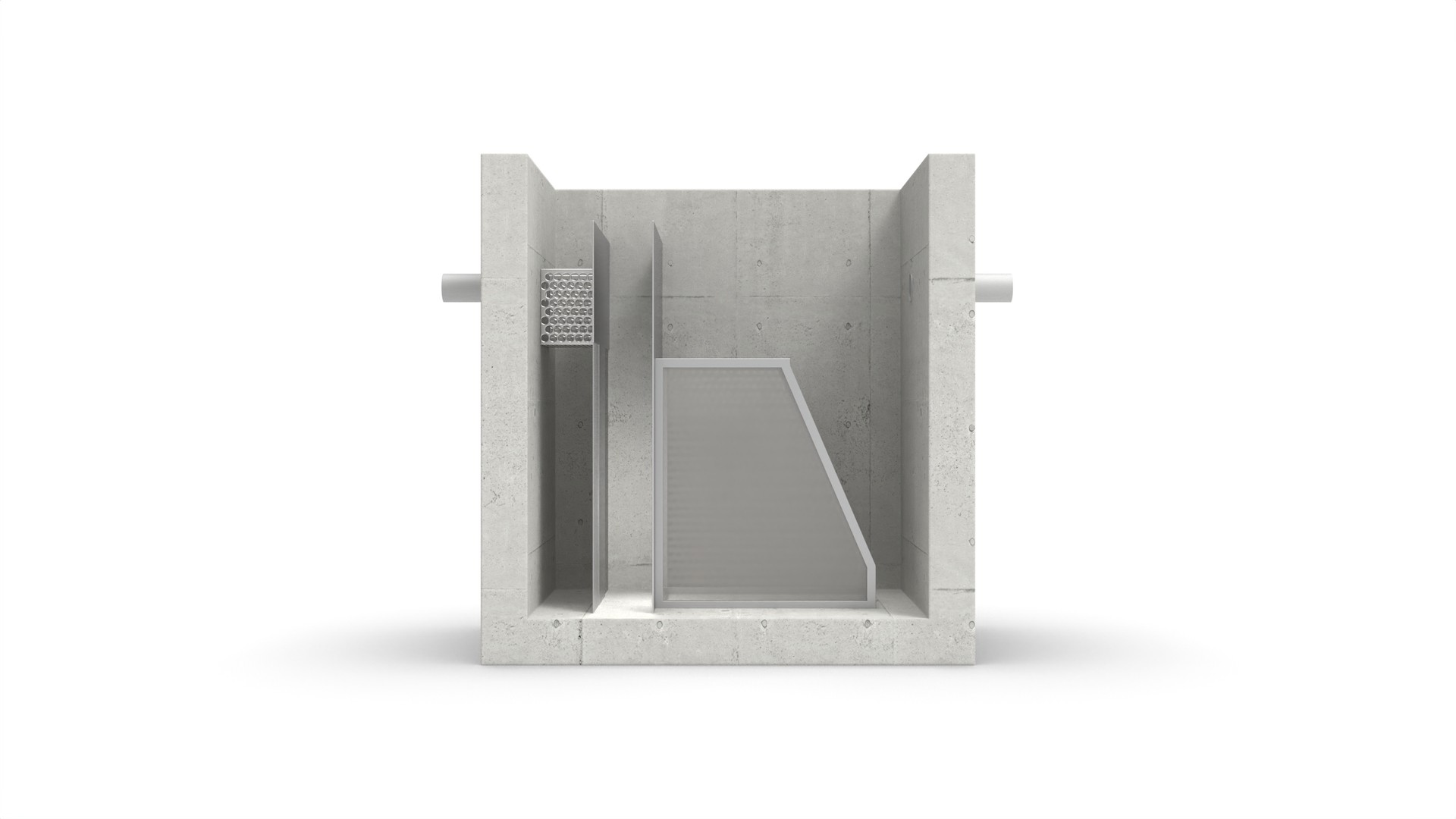

CYSCREEN (스크린형)
설계조건
- 설치위치 전처리 시설 또는 항만 부지 등
- 용 량 20.0 ~ 3,000.0 m³/hr 이상
- 특 징 스크린 처리 방식, 조대협잡물 30%이상 제거
- 관련특허 특허 제 10-2556577 호

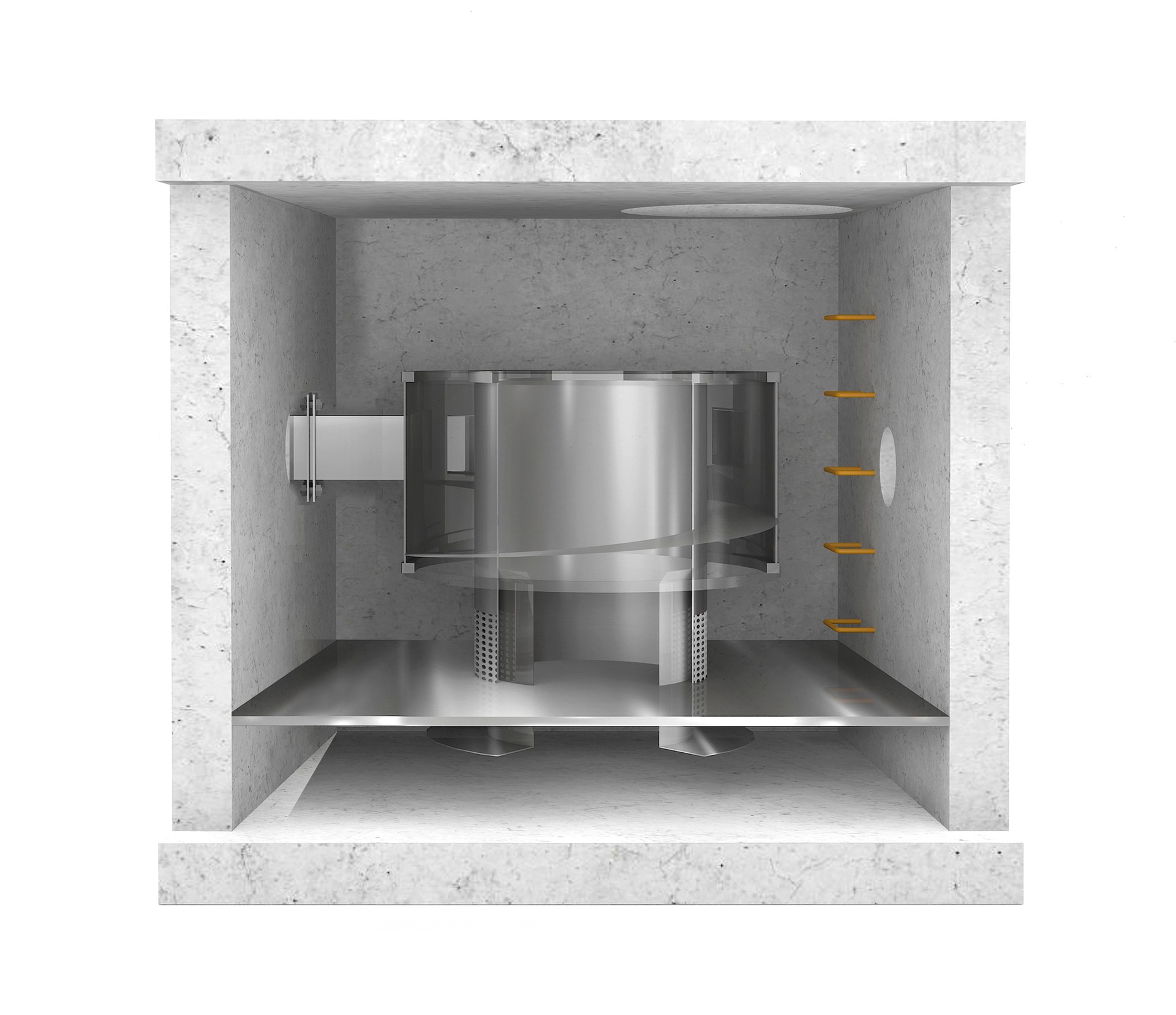

GREEN-SVF (소용돌이형)
설계조건
- 설치위치 전처리 시설 또는 항만 부지 등
- 용 량 20.0 ~ 3,000.0 m³/hr 이상
- 특 징 와류형 처리 방식, 조대협잡물 30% 이상 제거
- 관련특허 특허 제 10-2123229 호
성능검사판정서
특허증
