GnG-RNS
GnG-RNS (터널오탁수처리시설)

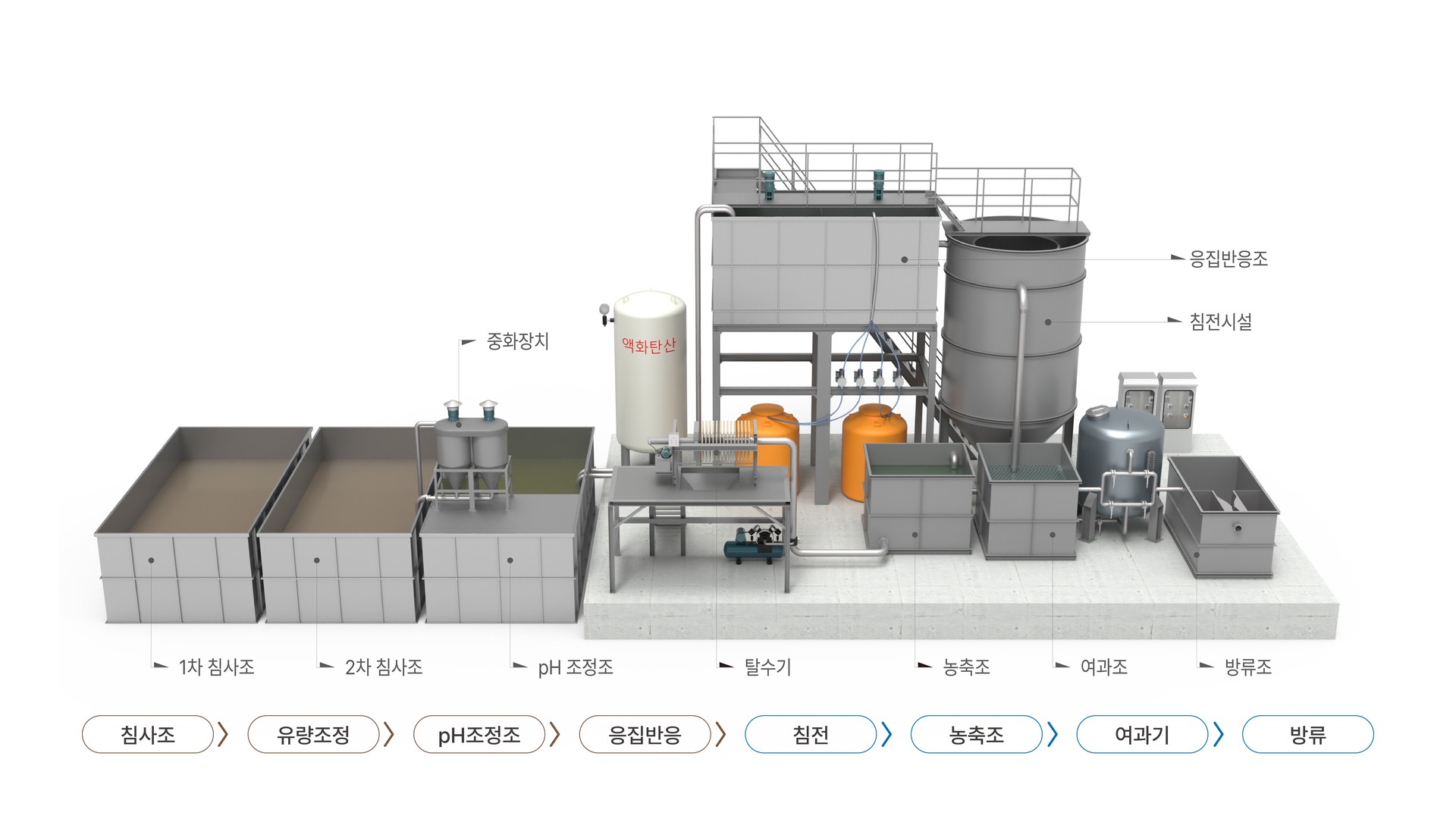

설비구성
- 장소 일정 부지와 오탁수 유입이 원활한 위치
- 용량 100 ~ 3000m³/day
- 특징(시설) CO₂용해설비, 비중분리 침전시설
- 관련특허 특허 제 10-1973789 호

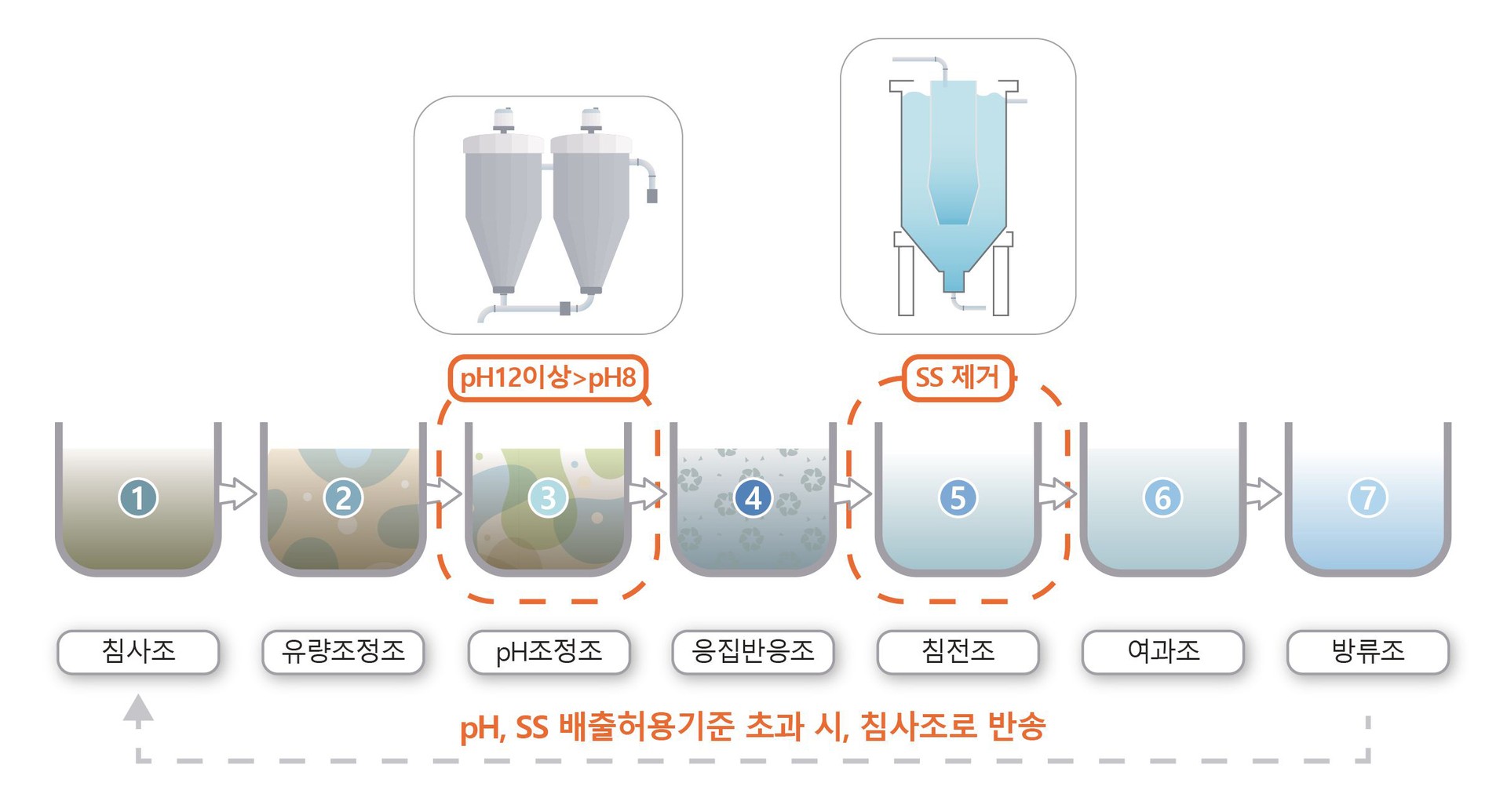

처리프로세스
| 구분 | ①침사조 | ②유량조정조 | ③pH조정조 | ④응집반응조 | ⑤침전조 | ⑥여과조 | ⑦방류조 |
|---|---|---|---|---|---|---|---|
| 내용 | 고비중 입자 제거 |
유량 균등화 |
CO₂ gas를 사용한 pH 중화 공법 적용 |
콜로이드 입자의 응결·응집 |
응집 Floc의 침전·분리 |
미처리된 Floc 필터 여과 |
처리수 방류 |
| pH, SS 배출허용기준 초과 시, 침사조로 반송 및 재처리 | |||||||
공법개요 및 특징
기능성 및 시공성
- 고효율 혼합기술폐수를 미세 기포 상태로 균일하게 혼합하여 중화 반응 효율을 극대화
- 슬러지처리·침전효율 향상응집반응 촉진 구조체·무동력 침전 시스템을 적용
- 공장제작·현장설치(모듈화·규격화)공장에서 일체형 모듈러 제작 후 현장으로 반입·설치
- 환경·안전성CO₂ 중화제를 사용함으로써 화학물질관리법 규제 대상에서 제외
- 부하변동 대응초과 농도를 사전 감지해 안정적인 수질 관리 가능
- 저비용·안정적 중화CO₂ 용해설비를 적용하여 저비용으로 안정적이고 지속적인 알칼리성 폐수 중화
내구성 및 유지관리
- 경제성·내구성 동시 확보 CO₂ 가스 사용으로 부식 부담을 최소화하며 시설 수명 연장과 약품비 절감을 동시에 달성
- 현장 적응성·부지 효율성현장 조건에 따라 구조 변형·복층화가 가능한 모듈형 설계
- 침전물 배출 용이성반응조 및 침전조 하부에 드레인 라인을 설치해 CaCO₃ 및 슬러지를 용이하게 배출
- 동절기 신뢰성 낮은 온도에서도 안정적인 중화 반응이 이루어지며, 방류수 품질이 일정하게 유지
- 자동화 제어 기반 pH 센서–PLC–전자밸브 및 CO₂ 센서 연동을 통해 주입량 자동 제어 및 과주입 방지로 안정적 운전 확보
- 여과·교체 용이성 특수 여과포 및 벨크로 타입 구조 적용으로 고형물 포집 효율 향상과 간편한 유지보수 가능

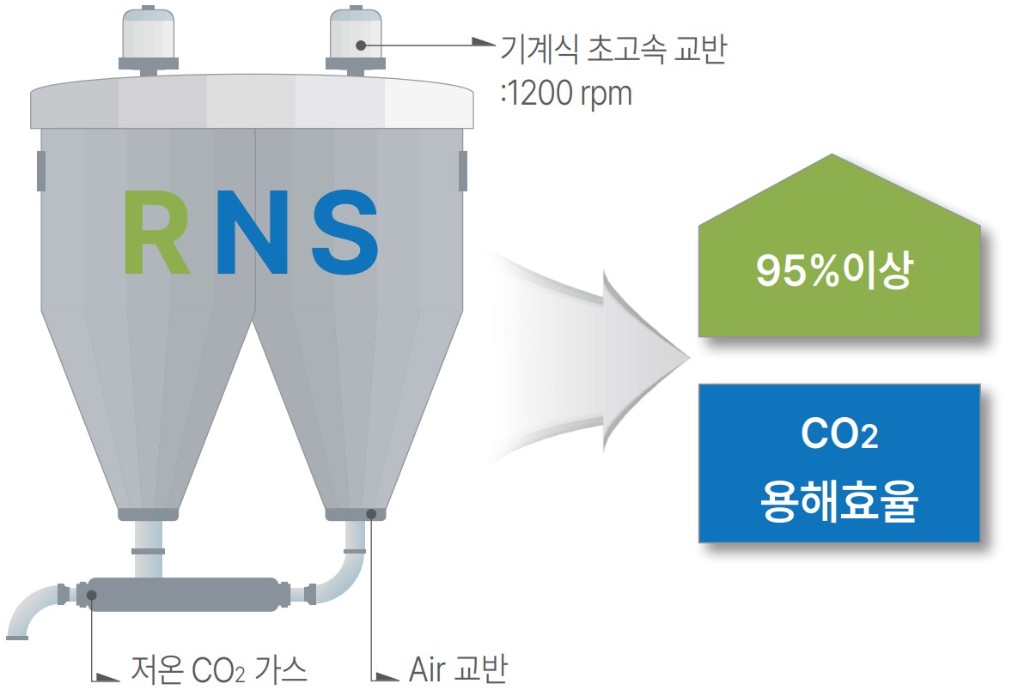

CO₂ 가스 용해효율을 높이기 위한 적용 기술
'RNS 공법'은 당사만의 특수한 기술로 제작된 CO₂ 용해 설비를 이용하여 강알칼리성 폐수를 신속하고 안정적으로 중화 처리하는 공법이다.

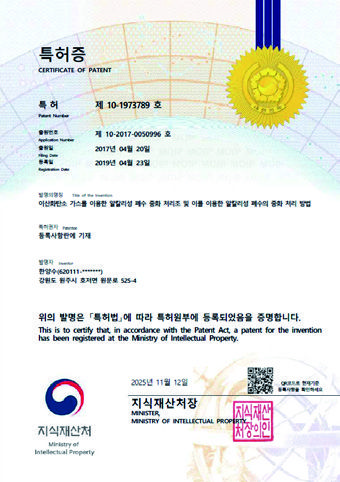

관련특허
특허 제 10-1973789 호
이산화탄소 가스를 이용한 알칼리성 폐수 중화 장치 및 이를 이용한 알칼리성 폐수의 중화 처리 방법
- 2중(Impeller+Air) 교반을 통해 접촉효율 극대화
- 저온 CO₂ 가스 주입을 통해 여름철 고수온 대응
안정적인 수질 기준 확립
폐수 배출허용기준을 청정지역 기준으로 하고, 2021년 1월 1일부터 시행된 생태독성 배출허용 기준까지 고려한 안정적인 수질 확보
| 구분 | 규제기준 *(2,000 m³/d 이상) | 당사제안 |
|---|---|---|
| pH | 5.8~8.6 | 5.8~8.6 |
| SS (mg/L) | 30 | 10 |
| TOC (mg/L) | 25 | 25 |
| 생태독성 (TU) | 1 | 1 |
* 규제기준 : 물환경보전법 시행규칙 [별표 13], 청정지역 기준
다수의 효율적 유지관리 경험 보유
정기적인 방류수 수질검사 및 기계장비 검사를 시행(월 1회)하여 정상적인 시설가동 상태 유지
관계기관 사전협의
원격 IoT 실시간 관리
안전보건법 규정 준수
최적의 시설 운영
기준치초과 pH센서 운전
